Inicio¶

Arquitectura del sistema¶

La arquitectura del sistema define los principales componentes que forman Ilicitan Airlines y la comunicación existente entre ellos.

El sistema estará compuesto por una aplicación web, una aplicación móvil, un backend encargado de proporcionar los servicios de la plataforma y una base de datos para el almacenamiento persistente de la información.

Las aplicaciones cliente no accederán directamente a la base de datos. Toda comunicación con el sistema se realizará mediante la API proporcionada por el backend, permitiendo centralizar la lógica de negocio y mantener una estructura común para los distintos clientes.

En la siguiente imagen se muestra la arquitectura propuesta para el desarrollo del proyecto.

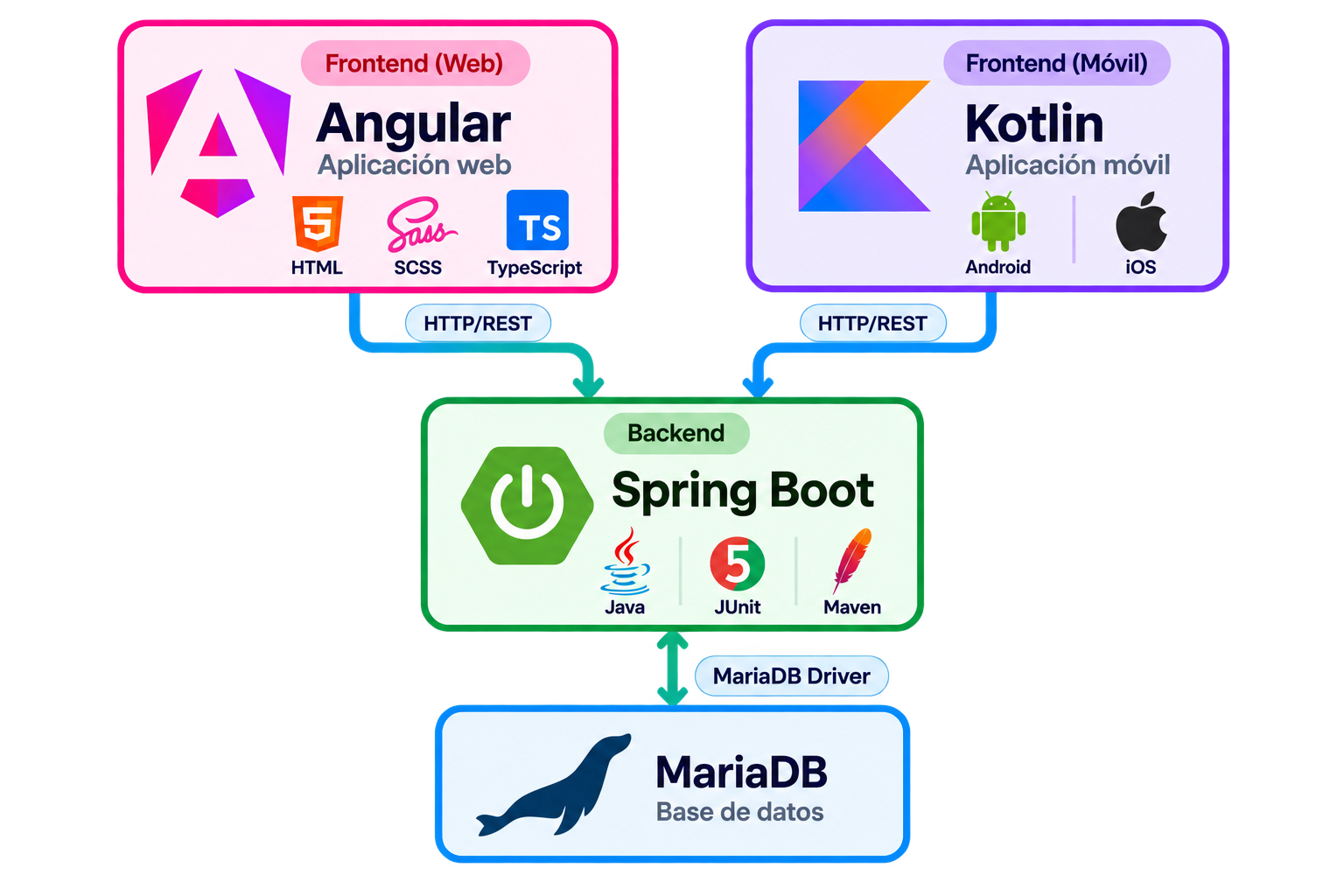

Arquitectura tecnológica

Componente	Responsabilidad
Aplicación web	Proporcionar la interfaz web para consultar vuelos, realizar reservas, gestionar reservas y realizar el check-in.
Aplicación móvil	Proporcionar las funcionalidades disponibles desde dispositivos móviles, incluyendo la consulta y utilización de tarjetas de embarque.
Backend	Exponer la API REST, aplicar la lógica de negocio, validar operaciones y gestionar el acceso a los datos.
Base de datos	Almacenar de forma persistente usuarios, vuelos, reservas, pasajeros, aeronaves, aeropuertos y demás información del sistema.

Esta distribución permite que las aplicaciones web y móvil compartan los mismos servicios y datos, evitando duplicar la lógica de negocio en cada cliente.

Arquitectura software¶

La arquitectura software define la organización interna del backend y la separación de responsabilidades entre sus diferentes componentes.

Para el backend se utilizará una arquitectura por capas, separando la recepción de peticiones, la lógica de negocio y el acceso a los datos. Esta separación permite reducir el acoplamiento entre componentes y facilita el mantenimiento y la ampliación del sistema.

flowchart TB

    CLIENT["Aplicación web / Aplicación móvil"]

    CONTROLLER["Capa de presentación<br/>Controllers / REST"]

    SERVICE["Capa de negocio<br/>Services"]

    REPOSITORY["Capa de persistencia<br/>Repositories"]

    DB[("MariaDB")]

    CLIENT --> CONTROLLER
    CONTROLLER --> SERVICE
    SERVICE --> REPOSITORY
    REPOSITORY --> DB

Capa de presentación¶

La capa de presentación será responsable de recibir las peticiones HTTP procedentes de las aplicaciones cliente y devolver las respuestas correspondientes.

Esta capa gestionará los endpoints de la API REST, los parámetros de entrada, la validación inicial de las solicitudes y la transformación de los datos intercambiados mediante JSON.

Capa de negocio¶

La capa de negocio contendrá las reglas y operaciones propias del sistema.

Será responsable, entre otras operaciones, de comprobar la disponibilidad de vuelos, crear y gestionar reservas, comprobar las condiciones de cancelación y modificación, controlar la disponibilidad de asientos y gestionar el proceso de check-in.

Esta capa no dependerá directamente de la interfaz utilizada por el usuario.

Capa de persistencia¶

La capa de persistencia será responsable de realizar las operaciones necesarias sobre la base de datos.

Los repositorios permitirán consultar, crear, modificar y eliminar la información persistida sin que los controladores tengan que conocer directamente la estructura interna de la base de datos.
